BricsCAD BIM este aplicatia care imbina tehnologia BIM pentru proiecte de arhitectura cu formatul clasic DWG si spatiul de lucru CAD cu o interfata familiara.
Pentru a respecta standardele industriei, in BricsCAD BIM orice element de constructie are asociat unul sau mai multe materiale cu proprietati fizice concrete astfel incat sa ofere informatiile necesare pentru calcul de rezistenta, stabilirea necesarului de incalzire/racire a spatiilor, calcul rezistenta la foc, etc.
Peretii in BricsCAD BIM se modeleaza cu ajutorul comenzii BIMWALL prin trei metode:
Pentru a respecta standardele industriei, in BricsCAD BIM orice element de constructie are asociat unul sau mai multe materiale cu proprietati fizice concrete astfel incat sa ofere informatiile necesare pentru calcul de rezistenta, stabilirea necesarului de incalzire/racire a spatiilor, calcul rezistenta la foc, etc.
Peretii in BricsCAD BIM se modeleaza cu ajutorul comenzii BIMWALL prin trei metode:
- Conversia unor entitati de tip polyline 2D existente in pereti cu straturi. Entitatile de tip polyline pot fi aliniate cu axul peretelui sau cu una din fetele acestuia,
- Desenarea peretilor de tip SINGLE WALL – un singur segment aliniat cu axa X, Y, sau la un anumit unghi prestabilit – de regula utili in cazul peretilor interiori,
- Desenarea peretilor de tip POLY WALL – mai multe segmente conectate avand forma liniara sau arcuita.

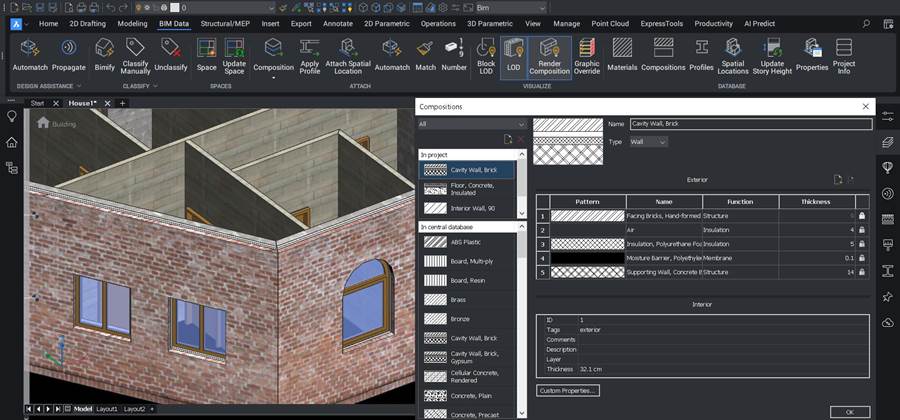

In oricare dintre situatii, structura peretelui (Composition) se alege dintr-o biblioteca existenta de sisteme stratificate.
BricsCAD BIM ofera in baza de date COMPOSITIONS un numar limitat de sisteme de pereti bazate pe materiale cu proprietati fizice, dar care pot fi modificate usor sau pot constitui baza de pornire in definirea unor sisteme complet noi.
In cadrul unui sistem de pereti se definesc straturi cu functii specifice (structura, izolatie, membrana, finisaj exterior sau interior) aranjate in ordine pornind de la fata exterioara spre cea interioara. Straturile au o grosime proprie si un material cu proprietati fizice asociat. Pentru fiecare strat se definesc hasuri specifice pentru vederile plane, iar la conectarea cu alti pereti, straturile cu aceeasi functie se unesc in mod automat.
Dupa definirea unui sistem personalizat acesta devine disponibil pentru intreg proiectul si poate fi portat si utilizat si in alte proiecte.
Peretii pot fi modelati si fara o structura in straturi intr-o faza initiala a proiectului, urmand ca ulterior aceasta sa fie definita intr-o alta etapa si asociata geometriei.
Structura in straturi se regaseste si pentru alte elemente de constructie: plansee, acoperisuri, stalpi, scari, etc.
Materialele sunt disponibile in biblioteca BricsCAD BIM, pot fi copiate si editate sau definite de utilizator. Ele au aspect fotorealistic la randare si ofera posibilitatea de a obtine imagini de prezentare de calitate profesionala pentru un model architectural.
