Utilizarea BricsCAD in manevrarea fisierelor IFC aduce orice model BIM intr-un mediu CAD familiar fara a pierde nimic din proprietatile si avantajele acestuia si face inutila achizitia suplimentara a aplicatiilor specializate in vizualizarea, navigarea sau editarea acestora.
Indiferent de spatiul de lucru selectat la StartUp (2D drafting, 3D Modeling, etc), BricsCAD poate deschide (comanda OPEN sau IMPORT) si opera cu fisiere IFC fara sa conteze aplicatia din care provin.

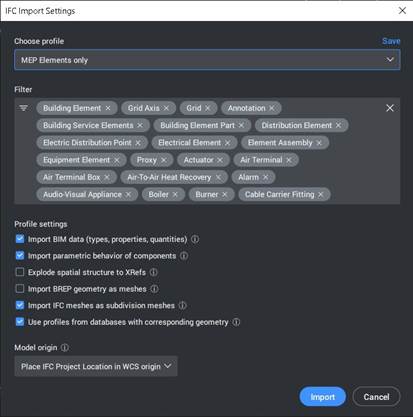

La deschiderea fisierului se poate alege intre profile de import pre-configurate pentru diferite specialitati cu filtre pe tipurile de obiecte si proprietatile acestora ce se doresc importate. Dupa deschiderea fisierelor IFC, BricsCAD creaza layere pentru fiecare categorie de obiecte (stalpi, grinzi, pereti, ferestre, echipamente, tubulaturi, etc).
Indiferent de spatiul de lucru selectat la StartUp (2D drafting, 3D Modeling, etc), BricsCAD poate deschide (comanda OPEN sau IMPORT) si opera cu fisiere IFC fara sa conteze aplicatia din care provin.
La deschiderea fisierului se poate alege intre profile de import pre-configurate pentru diferite specialitati cu filtre pe tipurile de obiecte si proprietatile acestora ce se doresc importate. Dupa deschiderea fisierelor IFC, BricsCAD creaza layere pentru fiecare categorie de obiecte (stalpi, grinzi, pereti, ferestre, echipamente, tubulaturi, etc).

Intrucat obiectele se vor regasi pe layerele corespunzatoare categoriei din care fac parte, fisierul devine usor de manevrat in mediul oferit de BricsCAD.

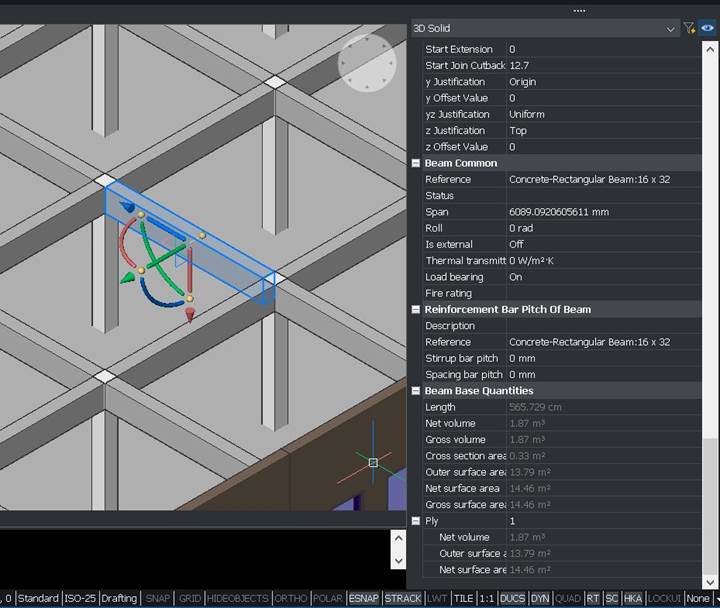

Pentru fiecare obiect panoul Properties ofera o lista extinsa de proprietati, inclusiv proprietatile BIM provenite din aplicatia originala precum: material, masa, cantitati de lucrari: lungime, volum, arie, sectiunea elementului, nivelul la care este situat, etc.
Pentru fiecare obiect panoul Properties ofera o lista extinsa de proprietati, inclusiv proprietatile BIM provenite din aplicatia originala precum: material, masa, cantitati de lucrari: lungime, volum, arie, sectiunea elementului, nivelul la care este situat, etc.

In baza proprietatilor disponibile se pot genera liste de cantitati in format Excel folosind comanda DATAEXTRACTION si automatiza masuratorile in model.
Obiectele BIM din model sunt transformate in block-uri sau solide si pot fi tratate la fel ca orice alt element dintr-un desen.
PROJECT BROWSER afiseaza structura ierarhica completa a modelului ceea ce permite numararea rapida a elementelor de acelasi tip. Orice element selectat din lista este selectat si in model.
Cu ajutorul SECTIONPLANE se pot da orice sectiuni in model si genera planse in Layout.
Modelul BIM poate fi navigat in conditii diferite de vizualizare, randat sau animat.
BricsCAD salveaza orice model BIM in format DWG, accesibil ulterior oricarui utilizator cu o aplicatie CAD, indiferent daca aceasta are sau nu functii BIM.
Pentru deschiderea si salvarea fisierelor IFC, variabila RUNASLEVEL trebuie sa fie minim 3.
Obiectele BIM din model sunt transformate in block-uri sau solide si pot fi tratate la fel ca orice alt element dintr-un desen.
PROJECT BROWSER afiseaza structura ierarhica completa a modelului ceea ce permite numararea rapida a elementelor de acelasi tip. Orice element selectat din lista este selectat si in model.
Cu ajutorul SECTIONPLANE se pot da orice sectiuni in model si genera planse in Layout.
Modelul BIM poate fi navigat in conditii diferite de vizualizare, randat sau animat.
BricsCAD salveaza orice model BIM in format DWG, accesibil ulterior oricarui utilizator cu o aplicatie CAD, indiferent daca aceasta are sau nu functii BIM.
Pentru deschiderea si salvarea fisierelor IFC, variabila RUNASLEVEL trebuie sa fie minim 3.
