Atunci cand proiectele Revit sunt preluate de la arhitectura pentru a realiza modelul pentru alte specialitati (instalatii MEP, structuri, amenajari interioare, exterioare, etc), apare necesitatea de a avea un acces cat mai bun la obiectele din model si cat mai multe informatii referitoare la ele.

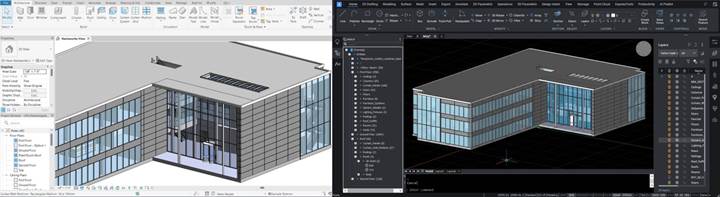

BricsCAD V25 deschide direct cu comanda OPEN fisiere Revit (proiecte si familii), minim versiunea 2015.
La deschiderea fisierului .rvt se poate opta pentru un import partial al obiectelor - pe niveluri, categorii de obiecte, vederi, sau workset-uri.
Atunci cand se alege un nivel al cladirii, doar obiectele care apartin acelui nivel vor fi importate.
BricsCAD genereaza layere pentru fiecare categorie de obiecte Revit. Familiile sistem (pereti, plansee, acoperisuri) devin solide 3D, dar isi pastreaza toate proprietatile BIM – compozitia, rezistenta la foc, proprietati termice si dimensiunile dupa care se genereaza liste de cantitati – aria, volum, etc.
Elemente de constructie precum usi, ferestre, scari, stalpi, grinzi si orice alt obiect provenit dintr-o familie Revit independenta (.rfa) devin block-uri si au de asemenea proprietatile BIM atasate.
Panoul STRUCTURE permite navigarea modelului functie de nivel sau categoria obiectelor oferind flexibilitate in manevrarea lor.
Familiile Revit cu extensia .rfa pot fi inserate direct in orice model BricsCAD cu comanda BMINSERT. Dupa inserare au statutul de block-uri si isi pastreaza toate proprietatile definite ca parametrii in editorul de familii Revit.
Pentru a insera familii Revit direct din panoul LIBRARY este suficient sa fie adaugata calea catre directorul ce le contine in Settings ->Program Options ->Files ->Library directory path.
Cu ajutorul comenzii EXPORT, BricsCAD poate salva un model creat sau modificat in format Revit.
Atunci cand modelul Revit deschis in BricsCAD este salvat ca drawing (.dwg) practic se realizeaza conversia acestuia in mediul CAD si poate fi pus la dispozitia utilizatorilor care nu folosesc aplicatii BIM, pentru prelucrarea in orice alte scopuri – masuratori, ofertare, etc.
Pentru a deschide si salva fisiere Revit, variabila RUNASLEVEL trebuie sa fie minim 3.
