Doar in BricsCAD – alinierea si distribuirea obiectelor in spatiu intr-o singura comanda

Doar in BricsCAD – alinierea si distribuirea obiectelor in spatiu intr-o singura comanda
Comanda ARRANGE in BricsCAD organizeaza un set de obiecte prin alinierea sau distribuirea acestora de-a lungul axelor UCS-ului curent intr-un spatiu delimitat de cel mai mic dreptunghi (sau paralelipiped in mediu 3D) care le contine integral.

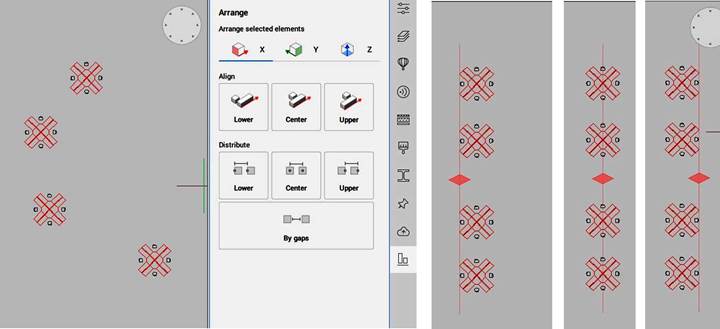

Panoul de control al comenzii ofera optiuni de aliniere cu axele X,Y sau Z in trei moduri diferite:
  • Lower – alinierea are loc functie de cea mai mica valoare depistata pentru coordonatele obiectelor pe axa respectiva (cea mai mica valoare pentru X sau Y sau Z este preluata de toate obiectele)
  • Upper – alinierea se face cu cea mai mare valoare depistata pentru coordonatele obiectelor pe axa respectiva (cea mai mare valoare pentru X,Y sau Z este preluata de toate obiectele)
  • Center – alinierea se face astfel incat centrele obiectelor preiau valoarea medie a coordonatelor depistate pe axa respectiva
Distribute aranjeaza obiectele echidistant, iar distanta totala pe care sunt distribuite este calculata astfel:
  • Lower - incepand de la cea mai mica valoare pentru coordonatele obiectelor pe o axa aleasa
  • Upper - incepand de la cea mai mare valoarea pentru coordonatele obiectelor pe o axa aleasa
  • Center - incepand de la valoarea medie pentru coordonatele obiectelor pe axa respectiva
Distanta totala este precizata din panoul de control sau in mod dinamic.
Optiunea by Gaps permite modificarea valorilor pentru cea mai mica si cea mai mare coordonata pe o axa aleasa si rearanjarea obiectelor in mod echidistant pe intervalul respectiv.
Optiunea Reset aduce obiectele in starea initiala si permite reluarea intregului proces cu alte optiuni.

Comanda ARRANGE este disponibila in BricsCAD Lite, Pro, Mechanical, BIM si Ultimate.
