In noua versiune ZWCAD, 2026.3, sunt introduse doua instrumente noi pentru sectionarea modelului: SECTION BOX si SECTION OBJECT in menu-ul Views.

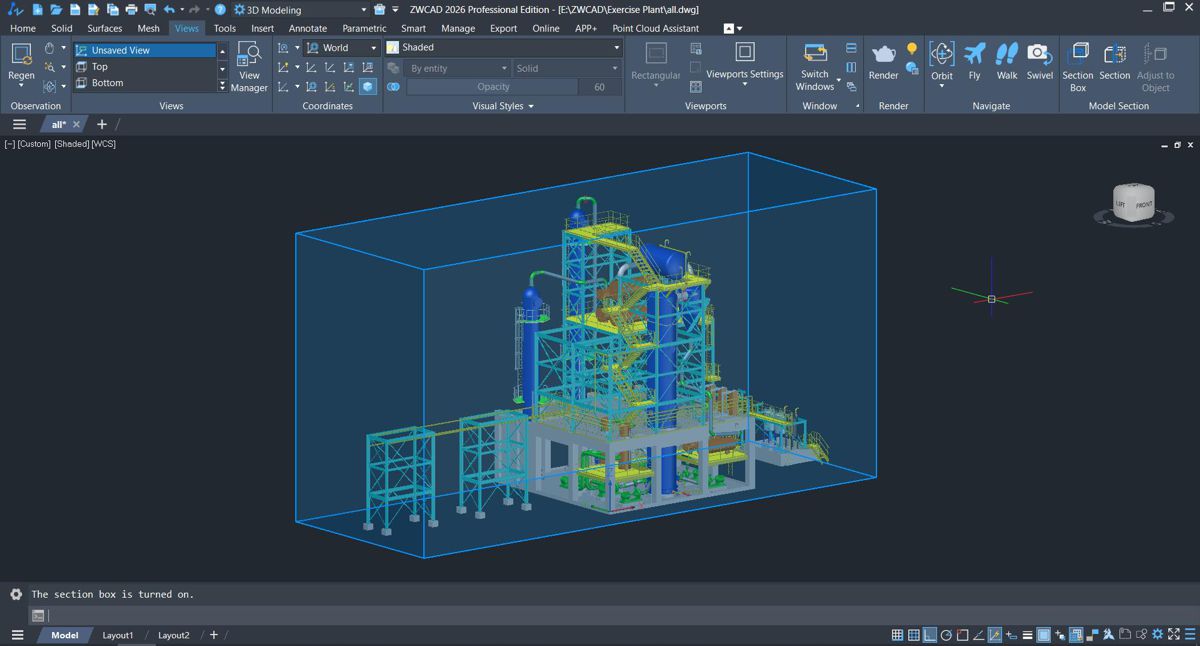

SECTION BOX (3DSECTION in linia de comanda) genereaza o cutie dinamica de sectionare care poate fi deplasata cu ajutorul 3D Gizmo si afiseaza doar portiunea de model cuprinsa in interiorul ei.
Dimensiunea initiala a cutiei cuprinde tot modelul sau in cazul in care exista obiecte preselectate inainte de a activa comanda, va avea dimensiunea care cuprinde complet setul de selectie.
SECTION BOX (3DSECTION in linia de comanda) genereaza o cutie dinamica de sectionare care poate fi deplasata cu ajutorul 3D Gizmo si afiseaza doar portiunea de model cuprinsa in interiorul ei.
Dimensiunea initiala a cutiei cuprinde tot modelul sau in cazul in care exista obiecte preselectate inainte de a activa comanda, va avea dimensiunea care cuprinde complet setul de selectie.
Folosind CTRL + Click se poate activa doar una din fetele cutiei de selectie si cu ajutorul sagetii aferente, aceasta poate fi deplasata pana la obtinerea dimensiunii dorite pentru cutie. Tasta Ctrl apasata succesiv va cicla intre cele 6 fete ale cutiei facilitand modificarea dimensiunilor pe fiecare fata pana la obtinerea celor dorite.

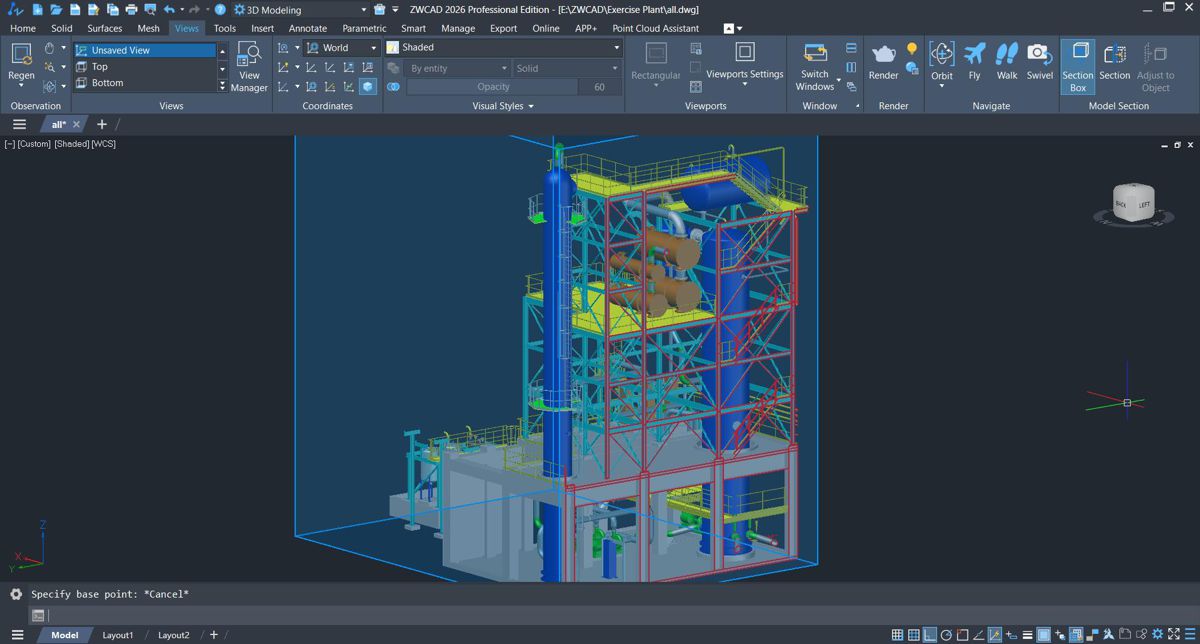

Prin ajustarea dimensiunilor cutiei de selectie si deplasarea ei, se pot izola si afisa zone specifice din model pentru a obtine focalizarea pe anumite detalii ale proiectului.

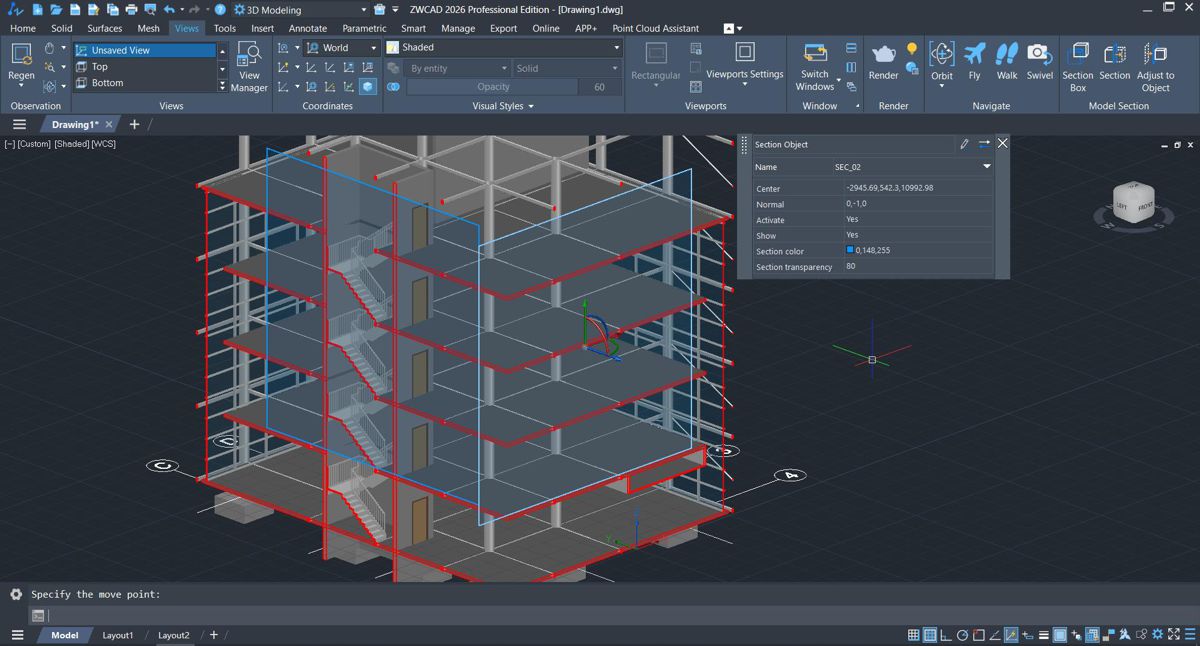

SECTION OBJECT (PLANARSECTION in linia de comanda) permite definirea cu precizie a zonelor vizibile si invizibile din model.
Comanda genereaza un plan de sectionare paralel cu oricare din planurile UCS, paralel cu o fata selectata, sau pe o directie definita de doua puncte selectate.
Cu ajutorul 3D Gizmo planul de sectionare poate fi mutat oriunde in model. Se pot genera un numar nelimitat de planuri de sectionare independente, din care doar 6 pot fi active simultan.
Un panou de control devine disponibil imediat pentru a configura proprietatile planului de sectionare: nume, culoare, transparenta, directie, stare activa sau nu, vizibil sau ascuns.
Comanda genereaza un plan de sectionare paralel cu oricare din planurile UCS, paralel cu o fata selectata, sau pe o directie definita de doua puncte selectate.
Cu ajutorul 3D Gizmo planul de sectionare poate fi mutat oriunde in model. Se pot genera un numar nelimitat de planuri de sectionare independente, din care doar 6 pot fi active simultan.
Un panou de control devine disponibil imediat pentru a configura proprietatile planului de sectionare: nume, culoare, transparenta, directie, stare activa sau nu, vizibil sau ascuns.
SECTION BOX si SECTION OBJECT au fost introduse in ZWCAD Professional pentru a facilita inspectia si analiza modelelor complexe oferind acces la detaliile situate in interiorul acestora.
