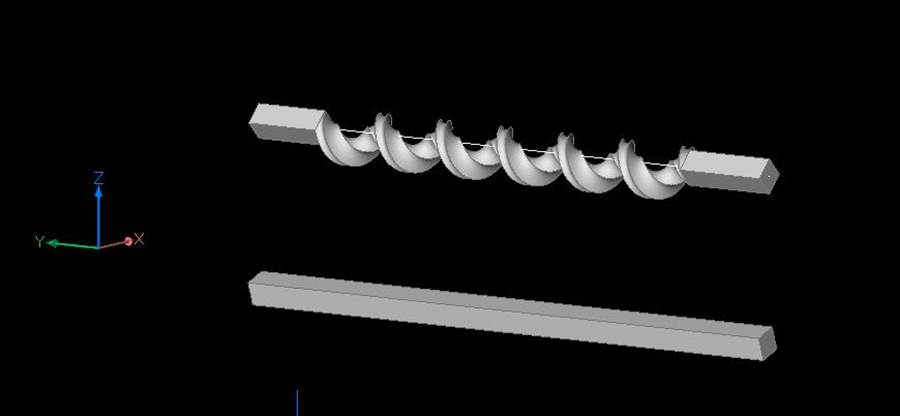

Functia DMTWIST in BricsCAD Pro rezolva intr-o singura comanda simpla o problema complexa de modelare – rasucirea solidelor in jurul unei axe.
DMTWIST lucreaza atat pe solide 3D cat si pe suprafete si solicita ca input doar definirea axei in jurul careia se rasuceste geometria unui solid (suprafata) si valoarea unghiului de rotatie.
Pentru a defini usor axa necesara, este recomandabil ca aceasta sa fie creata anterior astfel incat sa poata fi utilizate Snap-urile de tip Endpoint in timpul comenzii.
DMTWIST lucreaza atat pe solide 3D cat si pe suprafete si solicita ca input doar definirea axei in jurul careia se rasuceste geometria unui solid (suprafata) si valoarea unghiului de rotatie.
Pentru a defini usor axa necesara, este recomandabil ca aceasta sa fie creata anterior astfel incat sa poata fi utilizate Snap-urile de tip Endpoint in timpul comenzii.
Dupa indicarea axei in jurul careia se rasuceste solidul, DMTWIST solicita definirea zonei pe care se va aplica rasucirea. Comanda poate lucra pe toata lungimea solidului sau doar pe o portiune – caz in care este recomandabila crearea in prealabil a unor puncte intermediare (entitati de tip Point) care sa poata fi selectate usor folosind Node pentru Snap.
Axa de rasucire aleasa poate fi situata si in afara solidului (sau suprafetei) la o distanta oarecare de acesta.
Ca optiuni suplimentare DMTWIST ofera definirea unghiului de rotatie si optiuni pentru continuitatea curbelor la rasucire : G0 – doar continuitate pozitionala, G1- continuitatea tangentei, G2 – continuitate la nivel de curbura (tangenta si raza).
Comanda DMTWIST pentru rasucirea solidelor in jurul unei axe este disponibila in BricsCAD Pro, Mechanical, BIM si Ultimate.
