Ultima versiune lansata in luna septembrie ZWCAD optimizeaza si modifica functiile de import ale fisierelor IFC prin extinderea formatului acceptat (IFC2x3, IFC4, IFC4x1, IFC4x2, IFC4x3) si introducerea panoului de afisare a obiectelor continute - in mod ierarhic, grupat pe etaje si pe categorii de elemente. In plus, ZWCAD permite vizualizarea, editarea si extragerea de cantitati din orice fisier IFC.
La initializarea importului caseta de dialog ofera optiunea de a importa selectiv doar elementele necesare (geometrie, elemente arhitecturale, obiecte MEP).
Dupa import, toate obiectele se regasesc asezate pe layere functie de categoria in care se afla.

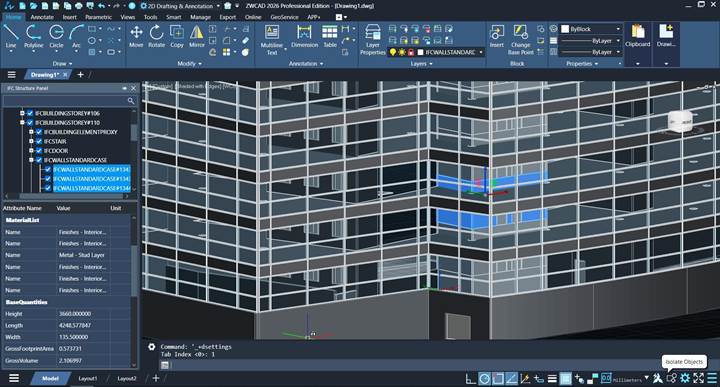

IFC Structure Panel se deschide automat dupa realizarea importului si afiseaza structura fisierului pornind de la etaje, apoi categorii de elemente pana la obiecte individuale.
La initializarea importului caseta de dialog ofera optiunea de a importa selectiv doar elementele necesare (geometrie, elemente arhitecturale, obiecte MEP).
Dupa import, toate obiectele se regasesc asezate pe layere functie de categoria in care se afla.
IFC Structure Panel se deschide automat dupa realizarea importului si afiseaza structura fisierului pornind de la etaje, apoi categorii de elemente pana la obiecte individuale.
Proprietatile originale ale fiecarui obiect sunt disponibile imediat dupa selectie: nume, material, dimensiuni, cantitati (masa, arie, volum). Prezenta proprietatilor legate de cantitati determina posibilitatea de a folosi data extraction pentru extragerea de cantitati de lucrari din fisier in mod selectiv functie de tipul si proprietatile obiectelor.
De exemplu extragerea tuturor elementelor cu un anumit material sau de un anumit tip (usi, ferestre, etc) conduce la obtinerea listelor de cantitati direct in format Excel.
In plus, ZWCAD permite adaugarea de proprietati si seturi de proprietati obiectelor – atat cele predefinite de BuildingSmart cat si proprietati custom - pentru categorii intregi de elemente sau individual.
IFCStructurePanel ofera functii de stergere a obiectelor, de copiere a acestora si de adaugare a obiectelor noi.
Obiectele 3D create direct in ZWCAD pot fi adaugate fisierului IFC folosind comanda Add Geometric Component. Obiectele sunt incadrate in categoria dorita precizand tipul de obiect, numele si descrierea acestuia.
In plus, ZWCAD permite adaugarea de proprietati si seturi de proprietati obiectelor – atat cele predefinite de BuildingSmart cat si proprietati custom - pentru categorii intregi de elemente sau individual.
IFCStructurePanel ofera functii de stergere a obiectelor, de copiere a acestora si de adaugare a obiectelor noi.
Obiectele 3D create direct in ZWCAD pot fi adaugate fisierului IFC folosind comanda Add Geometric Component. Obiectele sunt incadrate in categoria dorita precizand tipul de obiect, numele si descrierea acestuia.
Atunci cand este necesara combinarea mai multor fisiere IFC, acestea se pot adauga fisierului principal ca referinte folosind comanda IFCMULTIMPORT.
ZWCAD permite exportul fisierelor IFC modificate inclusiv obiectele nou create si proprietatile custom adaugate.
In afara functiilor de modelare si drafting oferite, ZWCAD poate fi utilizat cu succes ca aplicatie de vizualizare si editare a fisierelor IFC sau pentru obtinerea de liste de cantitati in format tabelar.
ZWCAD permite exportul fisierelor IFC modificate inclusiv obiectele nou create si proprietatile custom adaugate.
In afara functiilor de modelare si drafting oferite, ZWCAD poate fi utilizat cu succes ca aplicatie de vizualizare si editare a fisierelor IFC sau pentru obtinerea de liste de cantitati in format tabelar.
