Functia Dynamic UCS permite alinerea automata si temporara a sistemului de coordonate cu entitatea aflata sub cursor.
In afara entitatilor 3D, BricsCAD a implementat facilitatea de aliniere automata si cu entitati 2D: punct, linie, polilinie, cerc, elipsa, curbe spline, text, mtext, multi-linie, linii de constructie ajutatoare (xline, ray), pdf-uri si imagini inserate in desen. Entitatile pot face parte dintr-un block.
Alinierea se produce automat in timpul unei comenzi. Dupa inchiderea comenzii, UCS-ul se revine la WCS.

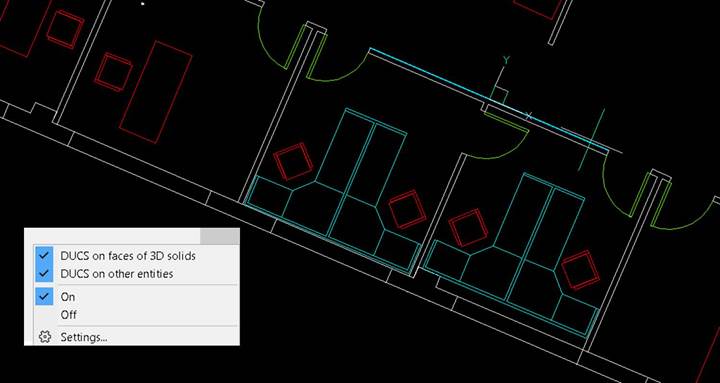

DUCS se activeaza cu tasta F6 sau din Status Bar. Implicit sunt eligibile doar entitatile 3D, pentru entitati 2D trebuie selectata si optiunea DUCS on other entities.
In cazul entitatilor curbe UCS-ul se aliniaza cu axa X in directia tangentei la curba.
In afara entitatilor 3D, BricsCAD a implementat facilitatea de aliniere automata si cu entitati 2D: punct, linie, polilinie, cerc, elipsa, curbe spline, text, mtext, multi-linie, linii de constructie ajutatoare (xline, ray), pdf-uri si imagini inserate in desen. Entitatile pot face parte dintr-un block.
Alinierea se produce automat in timpul unei comenzi. Dupa inchiderea comenzii, UCS-ul se revine la WCS.
DUCS se activeaza cu tasta F6 sau din Status Bar. Implicit sunt eligibile doar entitatile 3D, pentru entitati 2D trebuie selectata si optiunea DUCS on other entities.
In cazul entitatilor curbe UCS-ul se aliniaza cu axa X in directia tangentei la curba.
Functia este disponibila pentru BricsCAD Lite, Pro, Mechanical, BIM si Ultimate.
