In ultima versiune lansata, BricsCAD introduce Interference Manager, un set de functii pentru detectia si managementul interferentelor intre obiecte in cadrul proiectelor 3D cu grad ridicat de complexitate.
In timp ce depistarea coliziunilor poate fi relevanta pentru orice tip de proiect, este de maxima importanta pentru proiectele de instalatii MEP unde interferentele nedorite apar frecvent intre specialitati si au implicatii costisitoare.

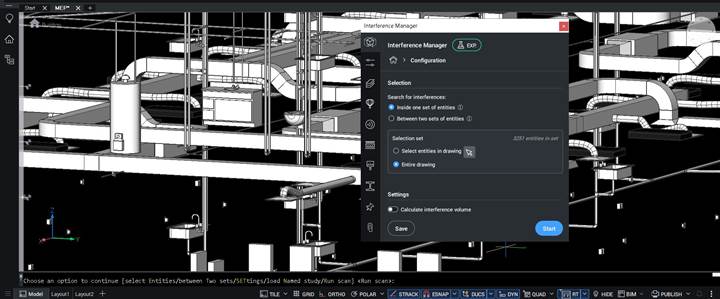

Functiile de detectie sunt gestionate prin deschiderea panoului Interference Manager (INTERFERENCEMANAGERPANELOPEN) si ofera mai multe variante de lucru pentru scanarea modelului:
In timp ce depistarea coliziunilor poate fi relevanta pentru orice tip de proiect, este de maxima importanta pentru proiectele de instalatii MEP unde interferentele nedorite apar frecvent intre specialitati si au implicatii costisitoare.
Functiile de detectie sunt gestionate prin deschiderea panoului Interference Manager (INTERFERENCEMANAGERPANELOPEN) si ofera mai multe variante de lucru pentru scanarea modelului:
- Scanarea integrala a tuturor obiectelor din model (Entire drawing) pentru a depista toate coliziunile
- Scanarea obiectelor aflate intrun set de selectie specific
- Scanarea interferentelor intre obiecte aflate in doua seturi de selectie

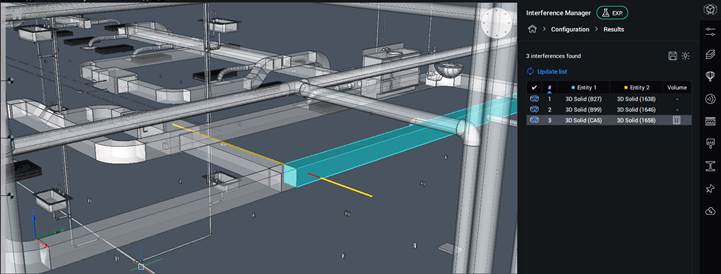

Rezultatul scanarii consta intr-o lista de coliziuni depistate care pot fi accesate si examinate individual. La selectia unui caz din lista, obiectele implicate sunt afisate grafic in culori relevante, restul modelului devenind transparent,ceea ce permite examinarea vizuala a coliziunii in mod eficient.
Pentru fiecare caz in parte exista si optiunea de a calcula volumul intersectiei dintre cele doua obiecte.
Modificarea obiectelor aflate in coliziune poate avea loc in timp ce panoul Interference Manager este deschis prin comenzi specifice (Manipulator, etc).
Fiecare caz din lista are un status alocat:
Modificarea obiectelor aflate in coliziune poate avea loc in timp ce panoul Interference Manager este deschis prin comenzi specifice (Manipulator, etc).
Fiecare caz din lista are un status alocat:
- Interference – cand obiectele se intersecteaza
- Resolved – cand interferenta a fost rezolvata
- Outdated – cand unul din obiecte a fost modificat
- Cannot be found – cand unul dintre obiecte a fost sters
Lista de coliziuni obtinuta ca rezultat al scanarii poate fi salvata si re-evaluata ulterior dupa modificari in model. Prin salvarea listelor, rezultatele scanarilor succesive raman disponibile pentru a fi modificate, copiate sau sterse cand nu mai sunt necesare.
Functiile de scanare si depistare a coliziunilor sunt disponibile in categoria Experimental in versiunile BricsCAD Pro, Mechanical, BIM si Ultimate.
