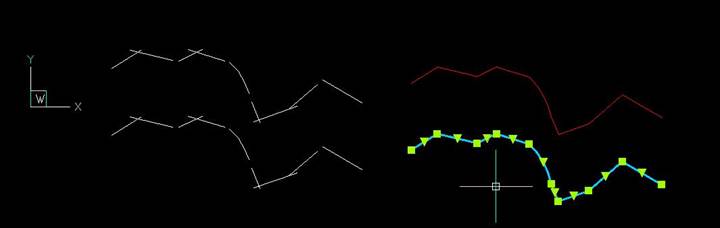

Comanda CONNECT disponibila in toate versiunile BricsCAD este de cele mai multe ori cea mai buna si mai rapida optiune pentru a realiza conexiunea unui numar nelimitat de entitati 2D coplanare: linii, arce, polilinii.
Rezultatul consta intr-o polilinie valida inchisa sau deschisa functie de geometria pe care s-a operat.
Spre deosebire de alte comenzi care pot conecta doar segmente ce partajeaza un punct terminal comun (de exemplu JOIN), CONNECT se poate folosi chiar si in cazurile in care entitatile sunt situate la distanta unele de altele sau se intersecteaza.
Practic, comanda depisteaza si inchide spatiile dintre entitati (analog comenzii EXTEND), lucrand in functie de dimensiunea acestor spatii: mai intai sunt inchise distantele cele mai mici iar apoi succesiv cele mai mari.
Entitatile paralele care nu pot fi extinse astfel incat sa se intalneasca sunt ignorate.
Atunci cand entitatile se intersecteaza CONNECT lucreaza identic cu functia TRIM sau FILLET cu raza 0, cu deosebirea ca lucreaza pe un set de selectie format din multiple entitati.
Comanda CONNECT poate lucra si pe un set de selectie format din tot desenul, caz in care va uni entitatile 2D separate din desen formand polilinii, indiferent daca acestea se intersecteaza sau sunt situate la distanta unele de altele.
Rezultatul consta intr-o polilinie valida inchisa sau deschisa functie de geometria pe care s-a operat.
Spre deosebire de alte comenzi care pot conecta doar segmente ce partajeaza un punct terminal comun (de exemplu JOIN), CONNECT se poate folosi chiar si in cazurile in care entitatile sunt situate la distanta unele de altele sau se intersecteaza.
Practic, comanda depisteaza si inchide spatiile dintre entitati (analog comenzii EXTEND), lucrand in functie de dimensiunea acestor spatii: mai intai sunt inchise distantele cele mai mici iar apoi succesiv cele mai mari.
Entitatile paralele care nu pot fi extinse astfel incat sa se intalneasca sunt ignorate.
Atunci cand entitatile se intersecteaza CONNECT lucreaza identic cu functia TRIM sau FILLET cu raza 0, cu deosebirea ca lucreaza pe un set de selectie format din multiple entitati.
Comanda CONNECT poate lucra si pe un set de selectie format din tot desenul, caz in care va uni entitatile 2D separate din desen formand polilinii, indiferent daca acestea se intersecteaza sau sunt situate la distanta unele de altele.
