BricsCAD BIM include functii suficiente pentru modelarea instalatiilor MEP chiar si in lipsa unei aplicatii specializate de tip plug-in.
Echipamentele si terminalele se pot modela cu ajutorul functiilor de modelare 3D oferite de BricsCAD, sau se pot folosi obiecte descarcate de la producatori in format .dwg sau chiar familii Revit (.rfa) care se importa si se folosesc ca block-uri.

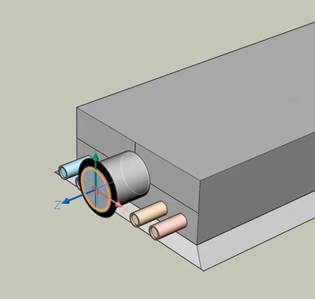

In afara de geometrie, echipamentele si terminalele necesita si punctele de conexiune – MEP Flow Connection Points – care trebuiesc atasate obiectelor, pentru a preciza tipul, standardul folosit si dimensiunile implicite ale conductei cu care obiectele se leaga la retea.
Echipamentele si terminalele se pot modela cu ajutorul functiilor de modelare 3D oferite de BricsCAD, sau se pot folosi obiecte descarcate de la producatori in format .dwg sau chiar familii Revit (.rfa) care se importa si se folosesc ca block-uri.
In afara de geometrie, echipamentele si terminalele necesita si punctele de conexiune – MEP Flow Connection Points – care trebuiesc atasate obiectelor, pentru a preciza tipul, standardul folosit si dimensiunile implicite ale conductei cu care obiectele se leaga la retea.
MEP Flow Connection Points sunt disponibile in biblioteca BricsCAD BIM impreuna cu standardele necesare de tubulaturi HVAC si conducte pentru instalatii sanitare, stingerea incendiilor, trasee de cabluri, etc. In afara celor deja incluse se pot crea si adauga in biblioteca MEP Flow Connection Points personalizate.

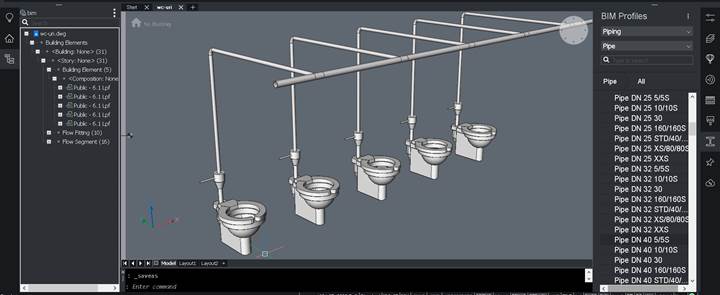

Pentru a trasa conducte, BricsCAD ofera comanda BIMLINEARSOLID, care atunci cand porneste din punctul de conexiune prestabilit al unui echipament (terminal) foloseste automat specificatiile precizate de acesta, iar atunci cand conducta este trasata independent necesita mai intai alegerea unei sectiuni din biblioteca.
Sectiunile sunt disponibile in biblioteca BricsCAD BIM atat pentru ventilatii cat si pentru piping dar pot fi modificate cand este cazul si completate cu sectiuni personalizate.
Atunci cand se traseaza conducte, la schimbarile de directie sau elevatie, BricsCAD BIM plaseaza in mod automat fitingurile necesare. Acelasi lucru se intampla si atunci cand sectiunea unui segment este schimbata.

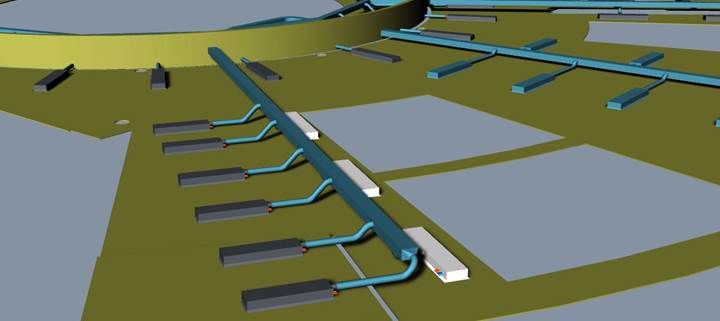

Pentru conectarea mai multor terminale la un echipament (sau conducta principala) in mod automat intr-o singura comanda, se poate folosi BIMFLOWCONNECT care va propune mai multe solutii de topologie a retelei din care utilizatorul poate alege.
Pentru a trasa conducte, BricsCAD ofera comanda BIMLINEARSOLID, care atunci cand porneste din punctul de conexiune prestabilit al unui echipament (terminal) foloseste automat specificatiile precizate de acesta, iar atunci cand conducta este trasata independent necesita mai intai alegerea unei sectiuni din biblioteca.
Sectiunile sunt disponibile in biblioteca BricsCAD BIM atat pentru ventilatii cat si pentru piping dar pot fi modificate cand este cazul si completate cu sectiuni personalizate.
Atunci cand se traseaza conducte, la schimbarile de directie sau elevatie, BricsCAD BIM plaseaza in mod automat fitingurile necesare. Acelasi lucru se intampla si atunci cand sectiunea unui segment este schimbata.
Pentru conectarea mai multor terminale la un echipament (sau conducta principala) in mod automat intr-o singura comanda, se poate folosi BIMFLOWCONNECT care va propune mai multe solutii de topologie a retelei din care utilizatorul poate alege.
BIMFLOWCONNECT se foloseste si atunci cand trebuiesc conectate ramnificatii la o conducta principala. Conductele sau segmente ale acestora pot fi mutate pe orice directie fara a pierde conexiunile deja existente, prin adaugarea automata de fitinguri.
Proiectele MEP modelate in BricsCAD BIM pot avea atasate ca XREF modelul de arhitectura si structuri pentru a beneficia de contextul complet al cladirii si pentru o corecta integrare a instalatiilor cu restul elementelor de constructie.
Proiectele MEP modelate in BricsCAD BIM pot avea atasate ca XREF modelul de arhitectura si structuri pentru a beneficia de contextul complet al cladirii si pentru o corecta integrare a instalatiilor cu restul elementelor de constructie.
