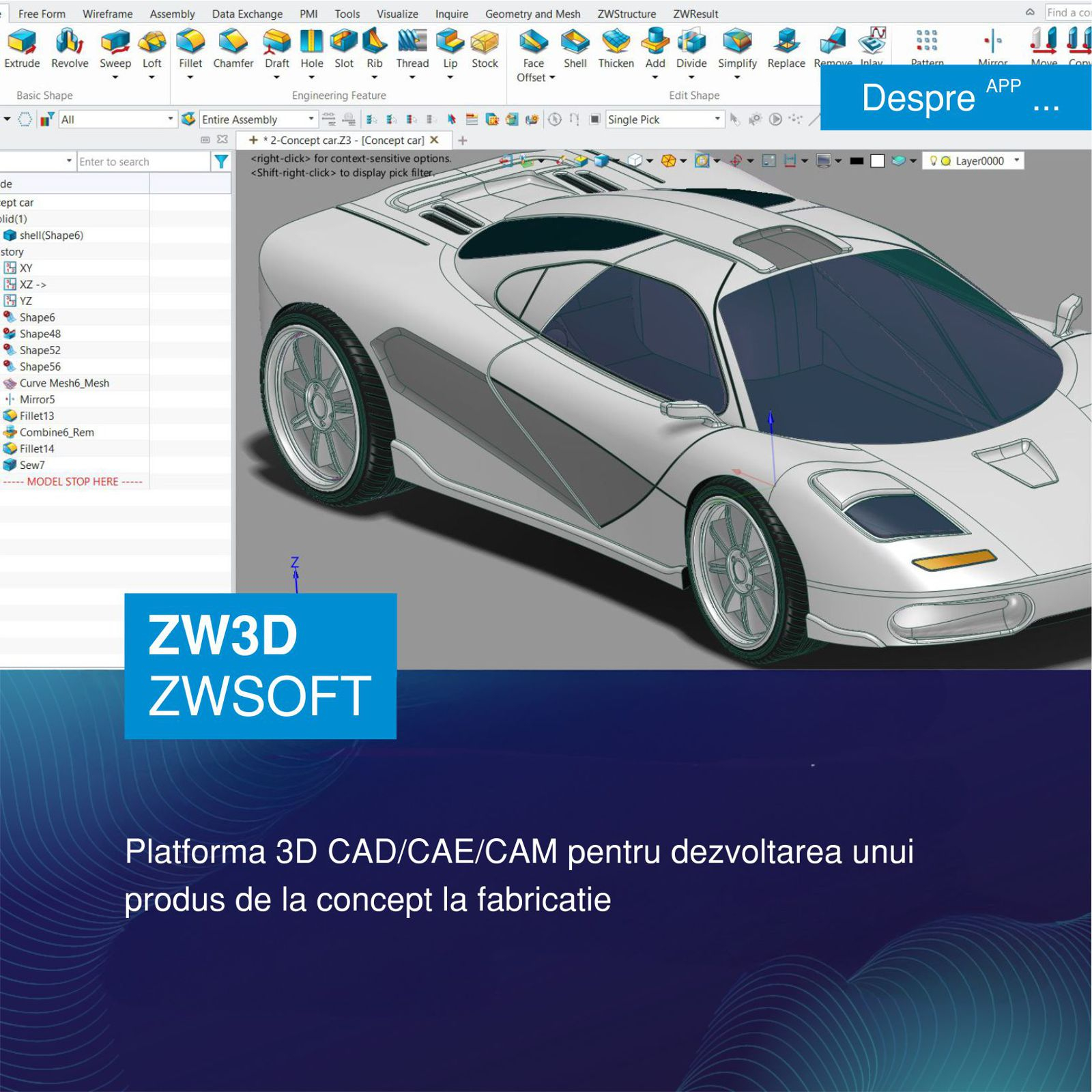

ZW3D

Aplicatiile ZW3D asigura compatibilitatea datelor, ofera functii de modelare inteligente si module dedicate pentru diferite industrii (echipamente, automotive, electronice, turnarea prin injectie, confectii metalice) respectand complet standardele acestora. ZW3D acopera integral ciclul de dezvoltare al unui produs, de la design conceptual la produs finit si ofera capacitati de simulare, determinarea strategiilor de dezvoltare pentru produse, integrare in sisteme de colaborare.

Functii CAD disponibile in ZW3D Standard:

• Sketch 2D si 3D: functii complete de desenare profile si curbe 2D sau 3D, constrangeri si parametri

• Modelare solide si suprafete:  Extrude, Revolve, Sweep, Spiral Seep, Swept Rod, Sweep cu sectiune variabila, Loft, Drive Curve Loft / Bi Rail Loft, primitive

• Prelucrari: Fillet, Chamfer, Draft, Holes, Rib, Rib Network, Thread, Lip/Grove, Stock, Slot, Strip Line, Mounting Boss, Snap Hook

• Editarea formelor solide si suprafete: Face Offset, Volume Offset, Shell, Thicken, Add/Remove/Intersect, Divide/Trim, Replace, Simplify, Inlay, Punch

• Editari basic: Copy, Move/Align Move, Scale, Pattern Geometry/Feature, Align to WCS, Mirror Geometry/Feature

• Elemente de constructie ajutatoare: Axe, planuri, sistem de referinta global si local

• Modelare suprafete organice: Fillet Surf, Blend Surf, Ruled Surf, Circular / Conic Bi Rail, U/V Surf, N-Sided, Trimmed Plane, Dome, Extend with Draft, Fill

• Editare suprafete organice: Enlarge Face, Extend Single Surf, Split with Curves/Faces, Trim to Curves/Faces, Reverse Face/ Set Face Direction, Unfold Surf, Explode/ Sew, Offset Face / Rough Offset, Extend Multi-Surf, Cross Trim, Fillet Surf Set, Merge/Join Surf, Modify Control Pts, Smooth Surf / Emboss, Match Edges/Tangency, Modify/Reverse UV

• Editare directa: Modify (Move, face Offset, Draft), Reuse (Copy, Mirror, Pattern), Align Move Face, Dim Move Face

• Ansambluri: Insertie si multi insertie componente, modificari, editari, Merge/Extract Shape, Constrangeri, Pattern, Mirror, Cut, Hole, Fillet, Chamfer, Drag/Rotate, biblioteci de part-uri si functii de inspectie ansambluri, ExpIoded Animation

• Desene 2D si interfata de tiparire 3D: functii complete pentru generarea vederilor ortografice, sectiuni, detalii, cote si adnotari, generare BOM-uri si functii complete de tiparire 3D

• Masuratori: Analiza si inspectia la nivel de entitate si la nivel de model (proprietati de masa, statistici, comparatii, sectiuni), Control Polygon / NURBS Data

• Vizualizari: materiale, lumini, background, randare si generare de imagini

• Export/Import: Deschiderea directa a fisierelor CATIA, NX, Creo, Solidworks, Inventor, ACIS, export direct CATIA V4/V5, export si import IGES, STEP, DWG, STL, OBJ, etc

• Functii de analiza si reparare obiecte importate: Heal/Anayze, Gap Tighten, functii de reparare muchii, suprafete, verificari si reparari colturi

• Sheet Metal: Creare foi de tabla, rigidizari marginale si intermediare, cute si pliuri, caneluri ascutite si curbe, taieturi normale, ambutisari, tratament pentru colturi, modelare hibrida solide – foi de tabla, obtinere suprafata desfasurata, inspectia pentru depistarea interferentelor, simulari, generare desene 2D





• Weldments:  Generare membru structural, gusee, suduri de capat, cordon de sudura, sudura in puncte, suduri in V, U, J simple si duble,  conversia sudurilor, functii de trim, generare BOM

• Point Cloud: Import nori de puncte, functii de prelucrare: reducerea numarului de puncte, delimitarea unei regiuni de interes, conversia in obiecte mesh, functii de reparare a fetelor, umplerea golurilor, sectiuni transversale, obtinerea curbelor de contur, a suprafetelor plane, crearea structurilor de suport pentru 3D printing

• Structuri metalice: generare axe, definitii sectiuni, noduri, prinderi, elemente de asamblare, generare BOM

• SIM_STATIC_PART: Analiza statica liniara la nivel de part, maximum 20,000 noduri

ZW3D Advanced

Toate functiile ZW3D Standard +:

• Analiza statica liniara la nivel de ansamblu

• ZW3D MOTION: configurare mechanism, conversia constrangerilor din ansamblu in Joint-uri, conversia part-urilor in corpuri cinematice, definitie centroid, configurare reguli de miscare, definitie viteza si acceleratie, analiza mechanism, calcul automat al solutiei, simulare, verificari coliziuni intre component, animatii.





• Harness Design: definire part-uri standard, definire porturi, generare obiecte de tip cablu/conductoare, trasee si ramnificatii, crearea retelelor, functii de auto-route, protectie cabluri, numerotare cabluri, realizare ansambluri, generare BOM, jurnal de cabluri

• ECAD/MCAD Collaboration: export si import fisiere IDF, definire regiuni, decupaje, gauri

• Piping Design: definitii conducte si specificatii, trasee de conducte, auto-routing, inserare part-uri, ramnificatii, izolatii, suporti, verificari debite, generare desene ISO, generare BOM.




ZW3D Professional

Toate functiile ZW3D Advanced +:

• Mold&Electrodes Design: functii specializate pentru turnarea prin injectie – import part-uri, configuratie asamblu, definire layout pentru proiecte cu mai multe cavitati, aliniere geometrie, editare individuala part-uri, scalari,  analiza suprafete, definire linii de separatie, umplere automata a golurilor,  splitare fete, generare automata a suprafetelor de separatie, functii de loft, extrudare muchii,  racordarea fetelor, combinarea part-urilor cu cavitati multiple,  functii de proiectare detalii, biblioteca de placi active si  elemente auxiliare pentru matrite.




ZW3D Premium

Toate functiile ZW3D Professional +:

• CAM 3X: Gaurire, frezare 2 axe, generarea si  editarea traseelor de frezare, verificarea solidelor, simulare prelucrari, post procesare, generare program, frezare rapida 3 axe, control adaptiv al avansurilor.

Frezarea 4 si 5 axe este disponibila ca modul add-on pentru ZW3D Premium si ZW3D 3X.
